محاسبه ابعاد پلنیوم باکس داکت اسپلیت
محاسبه ابعاد پلنیوم باکس (Plenum Box) برای دستگاه فن کویل یک فرآیند مهم در طراحی سیستم‌های تهویه مطبوع است. پلنیوم باکس به عنوان یک محفظه توزیع هوا عمل می‌کند و به تقسیم هوای خروجی از فن کویل به کانال‌های مختلف کمک می‌کند. در ادامه مراحل محاسبه ابعاد پلنیوم باکس را به تفصیل توضیح می‌دهم.
پلنیوم باکس داکت اسپلیت نقش کلیدی در عملکرد بهینه سیستم‌های تهویه مطبوع ایفا می‌کند. با توزیع یکنواخت هوا کاهش افت فشار و ایجاد عایق صوتی این جزء به بهبود کیفیت هوای داخل ساختمان و راحتی ساکنان کمک می‌کند. طراحی و نصب صحیح پلنیوم باکس داکت اسپلیت می‌تواند تأثیر بسزایی در عملکرد کلی سیستم تهویه داشته باشد و به بهینه‌سازی مصرف انرژی و هزینه‌ها نیز کمک کند.
پلنیوم باکس فن کوئل یا داکت اسپلیت چیست و چه نقشی دارد؟

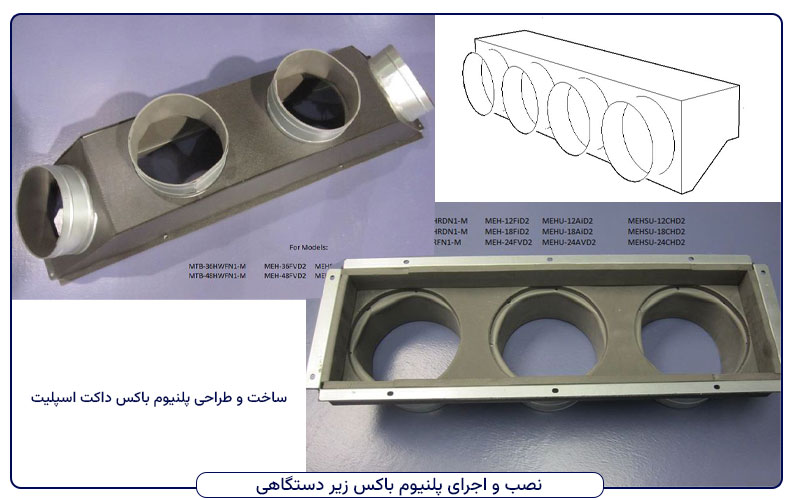

پلنیوم باکس یک محفظه است که به عنوان یک نقطه توزیع هوا عمل می‌کند. در سیستم‌های داکت اسپلیت این باکس به فن کویل متصل می‌شود و هوای سرد یا گرم تولید شده توسط فن کویل را به کانال‌های مختلف هدایت می‌کند. پلنیوم باکس معمولاً به شکل مستطیل یا مربع طراحی می‌شود و می‌تواند از مواد مختلفی مانند ورق گالوانیزه فایبرگلاس یا پلاستیک ساخته شود.
نقش پلنیوم باکس در تهویه هوای ساختمان
۱. توزیع یکنواخت هوا: یکی از مهم‌ترین وظایف پلنیوم باکس توزیع یکنواخت هوای سرد یا گرم در فضاهای مختلف ساختمان است. این باکس با استفاده از کانال‌های خروجی هوای تولید شده را به صورت یکنواخت در سراسر محیط توزیع می‌کند که به ایجاد دمای یکنواخت در سالن‌ها و اتاق‌ها کمک می‌کند.
۲. کاهش افت فشار: پلنیوم باکس به طراحی بهینه سیستم کمک می‌کند و به کاهش افت فشار در مسیر انتقال هوا می‌انجامد. با استفاده از پلنیوم باکس می‌توان جریان هوای خروجی را به حداقل رساند و از ایجاد نقاط ضعیف در سیستم جلوگیری کرد.
- ایجاد عایق صوتی: پلنیوم باکس می‌تواند به عنوان یک عایق صوتی عمل کند و صدای ناشی از کارکرد فن کویل را کاهش دهد. این ویژگی به بهبود کیفیت زندگی در محیط‌های داخلی کمک می‌کند.
۴. تنظیم جریان هوا: با استفاده از دریچه‌های تنظیم هوا در پلنیوم باکس می‌توان جریان هوای خروجی به هر اتاق یا فضا را کنترل کرد. این تنظیمات به کاربران اجازه می‌دهد تا دما و جریان هوا را بر اساس نیازهای خاص خود تنظیم کنند.
۵. جلوگیری از تجمع رطوبت: پلنیوم باکس می‌تواند به جلوگیری از تجمع رطوبت در سیستم کمک کند. با بهینه‌سازی جریان هوا رطوبت اضافی که ممکن است باعث ایجاد کپک و قارچ شود کاهش می‌یابد.
طراحی پلنیوم باکس
در طراحی پلنیوم باکس چندین نکته باید در نظر گرفته شود:
ابعاد مناسب: ابعاد پلنیوم باکس باید به گونه‌ای طراحی شود که بتواند حجم هوای مورد نیاز را به راحتی منتقل کند. این ابعاد معمولاً بر اساس ظرفیت فن کویل و نیازهای تهویه محاسبه می‌شود.
جنس مواد: انتخاب مواد مناسب برای ساخت پلنیوم باکس از اهمیت بالایی برخوردار است. این مواد باید مقاوم عایق و مناسب برای شرایط محیطی باشند.
محل نصب: محل نصب پلنیوم باکس باید طوری انتخاب شود که به راحتی به فن کویل و کانال‌های خروجی متصل شود و فضای کافی برای نگهداری و دسترسی داشته باشد.
مرحله ۱: تعیین حجم هوای مورد نیاز
ابتدا باید حجم هوای مورد نیاز را محاسبه کنید. این حجم معمولاً بر اساس ظرفیت فن کویل و نیازهای تهویه ساختمان تعیین می‌شود. حجم هوا معمولاً بر حسب متر مکعب در ساعت (m³/h) یا فوت مکعب در دقیقه (CFM) بیان می‌شود.
برای محاسبه حجم هوا می‌توانید از فرمول زیر استفاده کنید:
Q=C×A
که در آن:
Q = حجم هوای مورد نیاز (m³/h یا CFM)
C = جریان هوای مورد نیاز (m³/h یا CFM)
𝐴 = مساحت مقطع کانال (متر مربع یا فوت مربع)
مرحله ۲: انتخاب نوع پلنیوم باکس فن کویل
پلنیوم باکس‌ها می‌توانند به صورت چهارگوش یا گرد طراحی شوند. انتخاب نوع پلنیوم باکس به نیازهای خاص سیستم بستگی دارد. در اینجا به محاسبات برای پلنیوم باکس چهارگوش می‌پردازیم.
مرحله ۳: محاسبه ابعاد پلنیوم باکس داکت اسپلیت
برای محاسبه ابعاد پلنیوم باکس نیاز به تعیین ابعاد مقطع کانال‌های خروجی دارید. این کار به دو عامل بستگی دارد: حجم هوای مورد نیاز و سرعت هوای مناسب در کانال‌ها.
تعیین سرعت هوا: معمولاً سرعت هوای مناسب در کانال‌های خروجی بین ۳ تا ۵ متر بر ثانیه (m/s) است. این مقدار به نوع کاربری و نیازهای خاص سیستم بستگی دارد.
محاسبه مساحت مقطع کانال: با استفاده از فرمول زیر می‌توانید مساحت مقطع کانال‌های خروجی را محاسبه کنید:
که در آن:
𝐴 = مساحت مقطع کانال (متر مربع)
Q = حجم هوای مورد نیاز (m³/h یا CFM)
V = سرعت هوای خروجی (m/s)
محاسبه ابعاد پلنیوم باکس: پس از محاسبه مساحت می‌توانید ابعاد پلنیوم باکس را تعیین کنید. اگر فرض کنید پلنیوم باکس به شکل مستطیل است می‌توانید از نسبت‌های مختلف برای تعیین طول و عرض استفاده کنید. به عنوان مثال اگر مساحت مقطع ۰.۱ متر مربع باشد می‌توانید ابعاد زیر را بررسی کنید:
طول = ۰.۵ متر
عرض = ۰.۲ متر
این ابعاد باید به گونه‌ای انتخاب شوند که بتوانند به راحتی در سیستم نصب شوند و فضا را به خوبی پوشش دهند.
مرحله ۴: بررسی افت فشار
پس از محاسبه ابعاد باید افت فشار پلنیوم باکس را بررسی کنید. افت فشار ناشی از تغییرات سرعت هوا و نواحی باریک‌تر در پلنیوم باکس ایجاد می‌شود. برای محاسبه افت فشار می‌توانید از جداول و فرمول‌های موجود در استانداردهای تهویه مطبوع استفاده کنید.
مرحله ۵: طراحی نهایی جعبه هوای فن کوئل
پس از اطمینان از مناسب بودن ابعاد و افت فشار می‌توانید طراحی نهایی پلنیوم باکس را انجام دهید. این شامل انتخاب مواد مناسب طراحی ورودی و خروجی‌ها و اطمینان از عایق‌بندی مناسب است.
محاسبه ابعاد پلنیوم باکس یک فرآیند دقیق است که نیاز به توجه به جزئیات و استانداردهای طراحی دارد. با دنبال کردن مراحل فوق و انجام محاسبات لازم می‌توانید پلنیوم باکس مناسبی برای دستگاه فن کویل خود طراحی کنید.
