معرفی هیدروسیکلون و اصول عملکرد آن
هیدروسیکلون ها یکی از ابزارهای حیاتی در صنایع معدنی هستند که برای جداسازی ذرات جامد از مایعات به ویژه در پالایش مواد معدنی و تصفیه آب مورد استفاده قرار می گیرند. عملکرد این تجهیزات بر اساس نیروی گریز از مرکز است که با چرخش سریع مایع درون محفظه مخروطی ذرات سنگین تر را به سمت دیواره ها هدایت کرده و از آن جا به سمت بخش تحتانی دستگاه منتقل می کند.

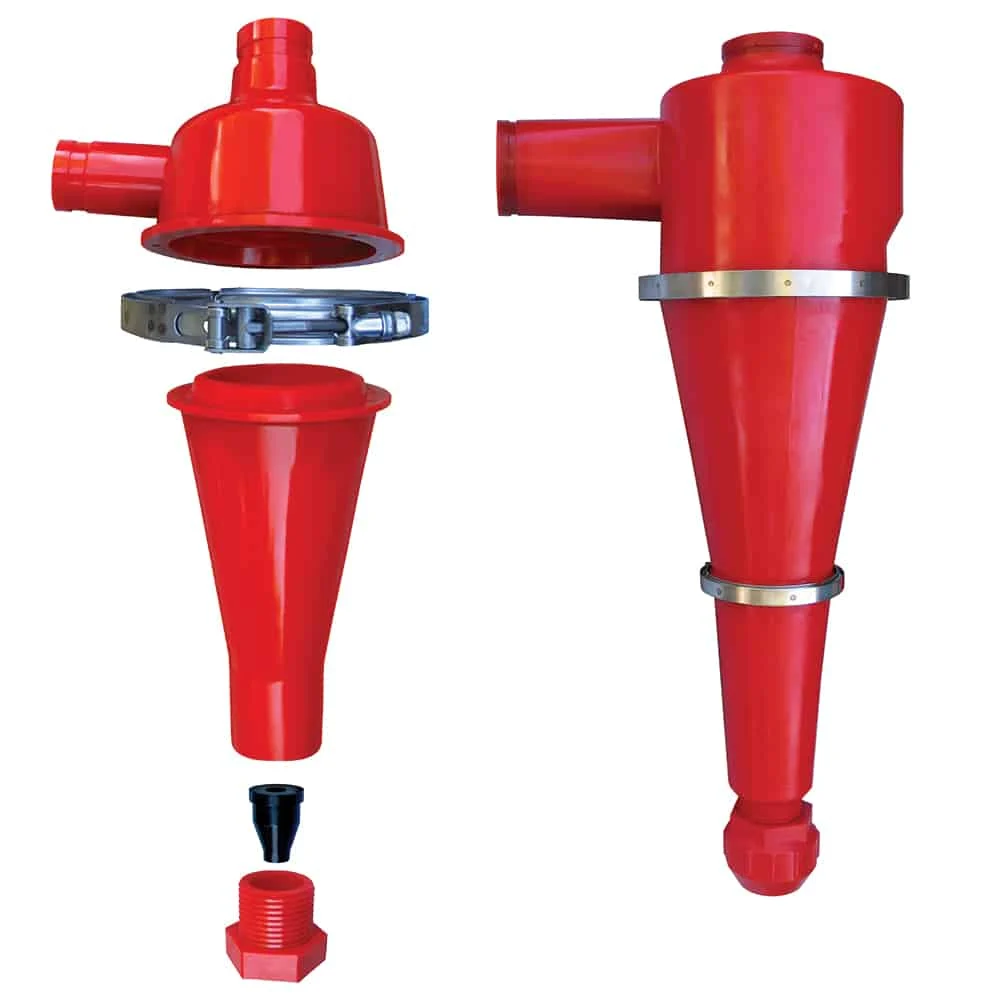

اجزای اصلی هیدروسیکلون
این دستگاه از اجزای زیر تشکیل می شوند :
- محفظه مخروطی شکل : جایی که چرخش مایع و جداسازی ذرات صورت می گیرد.
- ورودی و خروجی سیال : ورودی به شکل مماسی که جریان را به طور مارپیچ وارد می کند و خروجی ها شامل بخش بالایی (برای مایعات تصفیه شده) و بخش تحتانی (برای ذرات جداشده) است.
- لوله تخلیه مرکزی : برای تخلیه آب پاک یا مایعات سبک تر از مرکز دستگاه.
اصول عملکرد
این دستگاه با ورود مماسی مایع به داخل محفظه باعث ایجاد جریان گردابی می شود. ذرات سنگین تر تحت تاثیر نیروی گریز از مرکز به سمت دیواره خارجی هدایت شده و به سمت پایین حرکت می کنند درحالی که ذرات سبک تر به سمت مرکز حرکت کرده و از لوله مرکزی خارج می شوند.
کاربردهای صنعتی
- صنایع معدنی : برای جداسازی ذرات خاک و رسوبات معدنی.
- تصفیه آب و فاضلاب : در تصفیه آب های صنعتی و شهری برای حذف ذرات جامد معلق به کار می روند.
- صنایع نفت و گاز : در حذف ذرات جامد از جریان های نفت خام نقش مهمی ایفا می کنند.
- صنایع شیمیایی : برای جداسازی کاتالیست ها از مایعات واکنش استفاده می شوند.
مثال های عملی
- کارخانه فرآوری سنگ آهن : در این کارخانه ها از این دستگاه برای جدا کردن ذرات سنگین تر از دوغاب مواد معدنی استفاده می شود.
- تصفیه خانه های فاضلاب : در تصفیه خانه های بزرگ شهری به عنوان یک ابزار مقدماتی برای حذف ذرات معلق مورد استفاده قرار می گیرد.
- کارخانه های تولید سیمان : جهت کنترل اندازه ذرات در فرآیند تولید این دستگاه ها به کار می روند.
استانداردهای بین المللی در طراحی سیکلون ها
باید بر اساس استانداردهای بین المللی طراحی و ساخته شوند. استانداردهایی مانند ISO ۹۰۰۱ برای تضمین کیفیت ASTM D۴۲۳۹ برای تست عملکرد و ANSI برای مواد مورد استفاده در این تجهیزات به کار گرفته می شوند.
تکنولوژی های پیشرفته در سیکلون ها
امروزه با استفاده از فناوری های نوین مانند مدل سازی CFD (دینامیک سیالات محاسباتی) و طراحی بهینه سازی شده کارایی و دقت هیدروسیکلون ها بهبود یافته است. این فناوری ها باعث کاهش مصرف انرژی و بهبود عملکرد در جداسازی ذرات می شوند.
جدول مقایسه عملکرد هیدروسیکلون با سایر تجهیزات جداسازی
| تجهیزات | مزایا | معایب |
| هیدروسیکلون | عدم نیاز به فیلتر هزینه پایین نگهداری | کاهش کارایی برای ذرات بسیار ریز |
| سانتریفیوژ | جداسازی با دقت بالا | هزینه بالای انرژی و نگهداری |
| فیلترهای مکانیکی | دقت بالا در جداسازی | نیاز به تعویض و نگهداری منظم فیلتر |
نکات فنی مهم در استفاده از سیکلون
- انتخاب صحیح قطر : قطر دستگاه باید متناسب با اندازه ذرات و حجم جریان انتخاب شود.
- فشار ورودی مناسب : فشار ورودی باید بین ۱.۵ تا ۳ بار باشد تا عملکرد بهینه تضمین شود.
- تنظیم نسبت آب ورودی به ذرات جامد : نسبت باید ۱۰ : ۱ یا بالاتر باشد تا از کارایی دستگاه کاسته نشود.
نتیجه گیری
هیدروسیکلون ها ابزارهایی کارآمد و اقتصادی برای جداسازی ذرات جامد از مایعات در صنایع مختلف هستند. این تجهیزات با توجه به ساختار ساده هزینه های نگهداری پایین و کارایی بالا گزینه ای مناسب برای جایگزینی با دیگر روش های جداسازی محسوب می شوند.
