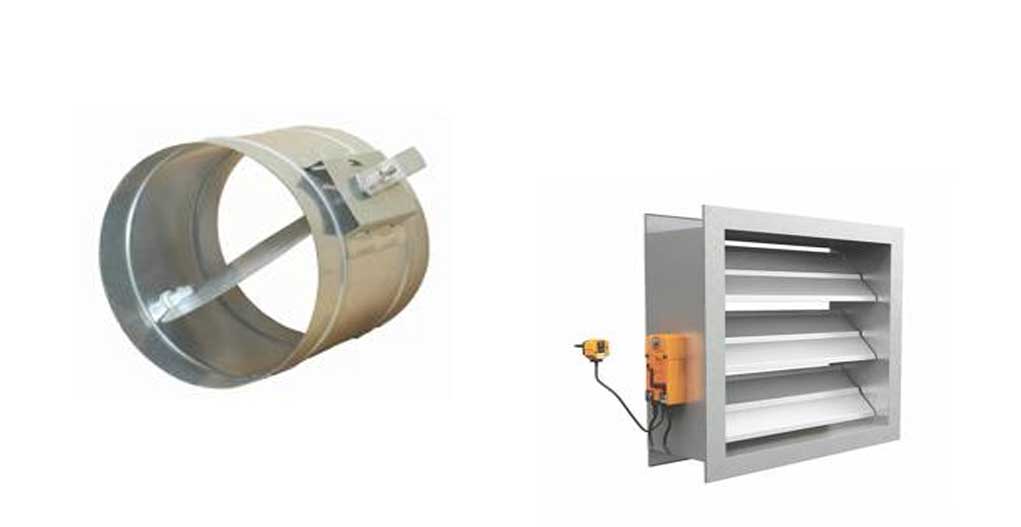

کنترل تهویه های اتاق ها با دمپر هوا در کانال های کولر و تخلیه هوا
عملکرد محوری دمپر در کانال های رفت و برگشت اتاق
نیاز به کنترل دقیق جریان هوا در هر اتاق برای حفظ آسایش حرارتی و کیفیت مطلوب هوای داخلی امری حیاتی است؛ این کنترل به طور مؤثر توسط نصب دمپر هوا در کانال های کولر و تخلیه محقق می شود.
این تکنولوژی کلیدی ترین ابزار در مهندسی تأسیسات برای منطقه بندی (Zoning) سیستم تهویه مطبوع (HVAC) محسوب می شود و به مدیران ساختمان ها و مهندسان اجازه می دهد تا دبی هوا را در هر زون به صورت مستقل تنظیم نمایند. این مقاله به صورت جامع، نحوه عملکرد، انواع، ملاحظات اجرایی و اهمیت کنترل تهویه اتاق ها با دمپر هوا در کانال های کولر و تخلیه هوا را تشریح می کند و تمرکز ویژه ای بر جنبه های فنی و بالانس کردن سیستم خواهد داشت.
دمپر بین کانالی هوا در سیستم های تهویه، نقشی مشابه شیر کنترل در سیستم های لوله کشی آب را ایفا می کند؛ با این تفاوت که در مسیر هوای فشرده یا مکش قرار می گیرد. هدف اصلی استفاده از این تجهیزات، هدایت هدفمند و تنظیم مقدار هوای تازه یا مطبوع ورودی به فضای مورد نظر و همچنین کنترل هوای خروجی است.
نقش دمپر در کانال های هوای رفت (Supply Duct)
کانال های رفت وظیفه انتقال هوای تهویه شده (سرمایشی یا گرمایشی) از هواساز مرکزی به اتاق ها را بر عهده دارند. نصب دمپر در مسیر این کانال ها امکان تنظیم جریان هوا با دمپر در کانال کولر را فراهم می آورد. با باز و بسته کردن پره های دمپر، میزان دبی هوای ورودی به هر اتاق مستقیماً کنترل می شود؛ این امر برای مدیریت دما در اتاق هایی با بارهای حرارتی متفاوت، ضروری است. در سیستم های پیشرفته، این تنظیمات از طریق فرمان های الکتریکی صورت می گیرد.
اهمیت دمپر در کانال های تخلیه/برگشت (Return Duct)
کنترل جریان هوا تنها به بخش رفت محدود نمی شود؛ کانال های برگشت نیز نقش حیاتی در حفظ تعادل فشار در سیستم دارند. نصب انواع دمپر برای کانال های تخلیه هوا به منظور جلوگیری از تخلیه بیش از حد هوا از یک اتاق و در نتیجه ایجاد فشار منفی موضعی، یا ممانعت از ورود هوای ناخواسته از دیگر زون ها، ضروری است. این امر به ویژه در هنگام کنترل زون های تهویه مطبوع با دمپر اهمیت پیدا می کند تا جریان رفت و برگشت هر منطقه متوازن بماند.
مقایسه با مسدود کردن دریچه های انتهایی
بسیاری تصور می کنند که برای کاهش هوا در یک اتاق کافی است دریچه خروجی (ترمینال یونیت) را ببندند، اما این روش ناکارآمد است. مسدود کردن دریچه انتهایی باعث افزایش ناخواسته افت فشار استاتیک در کل شبکه کانالی می شود، صدای فن را افزایش می دهد و ممکن است باعث شود هوای بیشتری به مسیرهای دیگر که دسترسی ندارند، هدایت شود. در مقابل، استفاده از دمپر تنظیم دبی هوا برای اتاق ها نزدیک به محل انشعاب، امکان کنترل محلی و حفظ مشخصات طراحی سیستم را فراهم می آورد.
دسته بندی دمپرها: کلید انتخاب برای اتاق ها و سیستم تخلیه
انتخاب نوع مکانیزم کنترلی دمپر، بستگی به سطح اتوماسیون مورد نیاز در ساختمان و همچنین سهولت دسترسی فیزیکی دارد. تصمیم گیری در مورد کنترل تهویه اتاق ها با دمپر هوا در کانال های کولر و تخلیه هوا مستلزم درک تفاوت بین مدل های دستی و هوشمند است.
دمپرهای دستی (Manual Dampers)
این مدل ها ساده ترین و ارزان ترین گزینه هستند. تنظیم آن ها نیازمند دسترسی فیزیکی به اهرم یا پیچ تنظیم روی خود دمپر است. اگرچه هزینه اولیه پایینی دارند، اما در ساختمان هایی با تعداد زیاد اتاق یا تغییرات مکرر در کاربری فضا، مدیریت آن ها دشوار و زمان بر خواهد بود. این مدل ها بیشتر برای تنظیم اولیه و بالانس اولیه سیستم یا در فضاهایی با اهمیت تهویه ای کمتر کاربرد دارند.
دمپرهای موتوری (Actuated Dampers) برای اتوماسیون
زمانی که نیاز به تنظیم دقیق و از راه دور باشد، از دمپرهای موتوری استفاده می شود که مجهز به محرک (Actuator) هستند. این محرک ها پره ها را بر اساس سیگنال های کنترلی جابجا می کنند.
- دمپرهای برقی (24V/220V): پرکاربردترین نوع در سیستم های منطقه بندی مدرن هستند. این دمپرها با اتصال به ترموستات های محلی یا کنترلرهای منطقه ای، به صورت خودکار دبی هوا را تنظیم می کنند.
- دمپرهای پنوماتیکی: این مدل ها از فشار هوا برای حرکت دادن پره ها استفاده می کنند و بیشتر در محیط های صنعتی خاص که دسترسی به برق محدود است یا نیازمندی های خاص ایمنی دارند، به کار می روند.
دمپرهای هوشمند و متصل به BMS
در ساختمان های اداری و تجاری مدرن، استفاده از دمپر هوشمند برای کانال کولر که مستقیماً به سیستم مدیریت ساختمان (BMS) متصل می شوند، استاندارد است. این سیستم ها با استفاده از سنسورهای دما، رطوبت و حتی اشغال فضا، وضعیت هر اتاق را در لحظه پایش کرده و فرمان های دقیقی برای موقعیت پره دمپر ارسال می کنند. این امر منجر به بالاترین سطح بهینه سازی انرژی می شود.
دمپرهای فنری یا یک طرفه (Gravity Dampers)
این دمپرها مکانیزم کنترلی اتوماتیک اما ساده ای دارند و با نیروی فن یا جاذبه عمل می کنند و اجازه جریان هوا را تنها در یک جهت می دهند. کاربرد اصلی آن ها در کانال های تخلیه است تا از برگشت هوای محیط بیرون (یا هوای ناخواسته از سایر زون ها) به داخل ساختمان هنگام خاموش بودن سیستم جلوگیری شود. این مدل ها اغلب در دمپر کانال هوا در اتاق خواب برای پلنیوم باکس داکت اسپلیت که صرفاً نیاز به جلوگیری از بک فایر دارند، استفاده می شوند.
انتخاب و ملاحظات اجرایی در نصب دمپر در کانال های اتاق
نصب صحیح دمپر نه تنها بر عملکرد کنترلی آن تأثیر می گذارد، بلکه عامل تعیین کننده ای در سطح صدای سیستم و جلوگیری از افت فشار خواهد بود. محل نصب دمپر در کانال رفت و برگشت اتاق باید بر اساس استانداردها و توصیه های فنی انتخاب شود.
تعیین محل نصب بهینه
برای دستیابی به کنترل زون های تهویه مطبوع با دمپر، دو رویکرد کلی وجود دارد:
- نصب در نزدیکی هواساز (Air Handling Unit – AHU): این روش برای کنترل کلی دبی توزیع شده به یک منطقه بزرگ یا یک طبقه مناسب است.
- نصب در انشعاب هر اتاق: برای کنترل تهویه اتاق ها با دمپر هوا در سیستم های منطقه بندی، دمپر باید در فاصله مناسبی از دریچه انتهایی (معمولاً چند برابر قطر کانال) و در نزدیکی نقطه انشعاب از کانال اصلی نصب شود. این موقعیت به دمپر اجازه می دهد تا تأثیر مستقیمی بر جریان ورودی به اتاق مورد نظر داشته باشد.
اهمیت آب بندی و جنس متریال
یکی از عوامل کلیدی در عملکرد مؤثر دمپر، میزان نشتی (Leakage) آن است. در سیستم های سرمایشی یا مناطقی که نیاز به کنترل دقیق دما دارند، باید از دمپرهایی با پره های مجهز به واشر یا نوار آب بندی (Sealing Strip) استفاده شود. متریال ساخت (گالوانیزه، آلومینیوم یا استیل) باید متناسب با محیط باشد؛ برای مناطق با رطوبت بالا، آلومینیوم یا استیل ضدزنگ ترجیح داده می شود تا از خوردگی جلوگیری شود.
تأثیرات نصب نادرست بر عملکرد سیستم
نصب خارج از تراز، سفت کردن بیش از حد پیچ ها یا عدم استفاده از یاتاقان مناسب در دمپرهای بزرگ تر، مستقیماً بر عملکرد تأثیر منفی می گذارد:
- ایجاد صدای غیرعادی در هنگام حرکت پره ها.
- افزایش افت فشار استاتیک که باعث کاهش دبی کلی سیستم می شود.
- گیر کردن پره ها و از کار افتادن قابلیت کنترلی دمپر.
بهینه سازی و بالانس کردن جریان هوا با دمپرهای کنترلی
نصب تجهیزات کنترلی تنها نیمی از مسیر است؛ بالانس کردن سیستم برای اطمینان از توزیع منصفانه هوا بر اساس نیاز واقعی هر اتاق، حیاتی است. این فرآیند، یکی از مهم ترین مزایای استفاده از دمپر در سیستم های منطقه بندی (Zoning) محسوب می شود.
فرآیند بالانس کردن (Air Balancing)
بالانس کردن شامل تنظیم تدریجی دمپرهاست تا هر اتاق به میزان هوای مورد نیاز خود (بر اساس محاسبات اولیه بار حرارتی) برسد. این کار معمولاً با استفاده از بلومتر (آنمومتر) یا بادسنج در نزدیکی هر دریچه خروجی انجام می شود:
- ابتدا سیستم باید تحت شرایط عملیاتی پایدار (دمای مورد نظر) قرار گیرد.
- دمپرهای اتاق های پربارتر کمی بازتر تنظیم شده و دمپرهای اتاق های کم بارتر (که زودتر به دمای مطلوب می رسند) تا حدی بسته می شوند.
- این فرآیند تکرار می شود تا زمانی که تمامی اتاق ها به دبی هوای طراحی شده دست یابند و هیچ اتاقی دچار مشکل کمبود یا مازاد هوا نباشد.
مدیریت انتقال صدا بین اتاق ها (Cross-Talk)
در ساختمان هایی که اتاق ها از طریق یک کانال برگشت مشترک به هم متصل اند، انتقال صدا (صدای مکالمه، تلفن و…) می تواند یک مشکل جدی باشد. تفاوت دمپر دستی و موتوری در کانال های انشعابی در اینجا اهمیت پیدا می کند؛ دمپرهای برگشت باید به گونه ای تنظیم شوند که مسیر عبور صدا مسدود شود، بدون اینکه جریان هوای مورد نیاز برای مکش را به شدت کاهش دهند. گاهی اوقات استفاده از دمپرهای با تیغه موازی (Parallel Blade) یا نصب آکوستیک باکس در کنار دمپر تخلیه توصیه می شود.
مدیریت بوی نامطبوع و تخلیه موضعی
در فضاهایی مانند سرویس های بهداشتی، رختکن ها یا آشپزخانه ها، کنترل تخلیه هوا باید اولویت داشته باشد. در این مناطق، دمپرهای تخلیه باید بتوانند در لحظه بیشترین میزان هوا را خارج کنند. این امر اغلب مستلزم استفاده از دمپرهای موتوری یا پنوماتیکی است که به سیستم های تشخیص دود یا رطوبت متصل شده اند تا بلافاصله پس از تشخیص منبع بو، فعال شوند و به سمت تخلیه بروند.
نگهداری و عیب یابی متداول دمپرهای کنترلی
دمپرهای نصب شده در سیستم تهویه، نیازمند سرویس دوره ای هستند تا کارایی خود را حفظ کنند. خرابی یا تنظیم اشتباه این قطعات می تواند مستقیماً بر آسایش ساکنین و هزینه های انرژی تأثیر بگذارد.
نشانه های نیاز به سرویس
هرگونه تغییر ناگهانی در توزیع دما بین اتاق ها، افزایش صدای فن یا شنیده شدن صدای سایش یا تق تق از محل کانال ها، زنگ خطری برای بررسی دمپرهاست. در دمپرهای موتوری، عدم پاسخگویی به فرمان ترموستات یا نمایش خطای موقعیت در BMS نیاز به بررسی سیم کشی و عملکرد محرک دارد.
سرویس دوره ای و نظافت
با گذشت زمان، پره های دمپرها، به خصوص آن هایی که در مسیر هوای برگشت قرار دارند، پوشیده از گرد و غبار و ذرات معلق می شوند. این آلودگی باعث سنگینی پره ها، کاهش توانایی حرکت روان آن ها و در نهایت اختلال در تنظیم دقیق زاویه باز شدن می شود. نظافت دوره ای با استفاده از برس های نرم و مواد ضدعفونی کننده ملایم (در صورت نیاز)، به حفظ عملکرد بهینه کمک می کند.
در نظر گرفتن کنترل تهویه اتاق ها با دمپر هوا در کانال های کولر و تخلیه هوا به عنوان یک عنصر پویا در سیستم HVAC، تضمین کننده یک محیط داخلی راحت، سالم و کم مصرف خواهد بود.
چگونه می توانیم با شرکت […] بهترین کنترل تهویه را داشته باشیم؟
شرکت […] به عنوان یکی از پیشگامان در ارائه راهکارهای تخصصی تأسیسات مکانیکی، با در اختیار داشتن تیم مهندسی مجرب، آمادگی کامل برای طراحی، نصب و بالانس سیستم های منطقه بندی مبتنی بر دمپر را دارد. ما با درک دقیق تفاوت دمپر کانال هوا در اتاق خواب و سیستم های بزرگ تجاری، بهترین مدل های دستی، موتوری و هوشمند را بر اساس نیازهای خاص پروژه شما انتخاب می کنیم.
تأکید متخصصین […] بر استفاده از دمپرهای با کیفیت با درجه آب بندی بالا و محرک های قابل اعتماد، تضمین کننده دوام سیستم و کاهش چشمگیر نیاز به تعمیرات آتی در حوزه کنترل دبی هوا است.
تیم ما با بهره گیری از دانش به روز در زمینه اتوماسیون و سیستم های BMS، نصب و راه اندازی کنترل تهویه اتاق ها با دمپر هوا در کانال های کولر و تخلیه هوا را به گونه ای انجام می دهد که بهینه سازی انرژی به حداکثر رسیده و آسایش حرارتی ساکنین در بالاترین سطح حفظ شود. برای مشاوره تخصصی در مورد اجرای سیستم های منطقه بندی تهویه، با متخصصین ما تماس بگیرید.
تفاوت دمپر با پلنیوم باکس چیست؟
تفاوت کلیدی در عملکرد و هدف است؛ دمپر برای کنترل یا قطع جریان هوا در مسیر کانال به کار می رود و وظیفه تنظیم دقیق دبی را دارد، در حالی که پلنیوم باکس (Plenum Box) یک محفظه توزیع است که هوای ورودی از هواساز را جمع آوری کرده و آن را به صورت یکنواخت و نرم به چندین خروجی در سطح سقف یا دیوار هدایت می کند تا از ایجاد جت های هوای شدید جلوگیری شود.
اهمیت استفاده از دمپر در کانال های تخلیه هوا
استفاده از دمپر در کانال های تخلیه هوا به حفظ تعادل فشار کلی سیستم کمک می کند و مانع از ورود هوای ناخواسته (Backdraft) به فضای داخلی هنگام خاموش بودن فن می شود، به ویژه در مواقعی که فشار بیرون ساختمان بالاتر از فشار داخل باشد.
آیا دمپرهای دستی برای تنظیمات فصلی مناسب هستند؟
دمپرهای دستی برای تنظیمات اولیه و دستی مناسب هستند، اما برای تنظیمات فصلی یا روزانه مکرر، به دلیل نیاز به دسترسی فیزیکی، گزینه ای بهینه نیستند و مدل های موتوری یا هوشمند ارجحیت دارند.
چگونه می توان از انتقال صدا بین اتاق ها جلوگیری کرد؟
برای جلوگیری از انتقال صدا از طریق کانال ها، باید دمپرهای برگشت را با دقت تنظیم کرد تا مسیر هوا بسته نشود و همچنین از دمپرهایی با پره های آب بندی شده و استفاده از متریال عایق صدا در اطراف ناحیه نصب دمپر استفاده شود.
