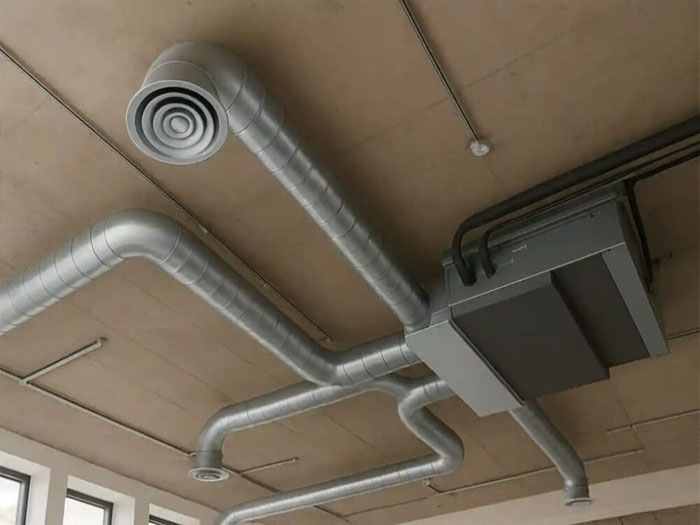

بهترین روش کانال کشی داکت اسپلیت
بهترین روش کانال کشی داکت اسپلیت استفاده از سیستم ترکیبی است؛ به این صورت که برای کانالهای اصلی و مسیرهای طولانی از کانالهای گالوانیزه عایقکاری شده یا پلیاورتان و برای انشعابهای انتهایی و اتصال به دریچهها از کانالهای فلکسیبل با عایق الاستومری استفاده میشود تا علاوه بر دوام بالا، کمترین افت فشار و صدا ایجاد شود. عدم توجه به اصول مهندسی در طراحی و اجرای کانال کشی داکت اسپلیت میتواند راندمان یکی از بهترین سیستمهای تهویه مطبوع را به شدت کاهش دهد. اگر کانالکشی به صورت غیراصولی انجام شود، فشار استاتیکی سیستم بالا رفته، مصرف برق الکتروموتور یونیت داخلی به شدت افزایش مییابد و صدای باد مزاحم آسایش ساکنان را مختل میکند. طراحی نقشه کانال کشی باید با دقت و بر اساس محاسبات دقیق دبی هوا انجام گیرد.
اهمیت و اصول اجرای کانال کشی داکت اسپلیت
در هر پروژه ساختمانی، کانالها به عنوان شریانهای اصلی انتقال سرمایش و گرمایش عمل میکنند. اجرای کانال کشی داکت اسپلیت فراتر از یک لولهکشی ساده هوا است؛ چرا که جریان باد تولید شده توسط دستگاه باید به طور متوازن در میان اتاقها و فضاهای مختلف توزیع شود. استاندارد کانال کشی داکت اسپلیت مشخص میکند که سرعت جریان هوا در داخل کانال نباید از حد مجاز فراتر رود تا صدای نویز جریان هوا به حداقل برسد. برای این منظور، مهندسان طراح باید به افت فشار استاتیک توجه ویژهای داشته باشند. برند معتبر به عنوان یکی از مجموعههای پیشرو در ارائه خدمات تهویه مطبوع، همواره بر طراحی مهندسی این بخش تاکید دارد.
طراحی نادرست مقطع کانال و استفاده از زوایای تند غیر استاندارد در مسیر هوادهی، میتواند تا چهل درصد از بازدهی حرارتی و برودتی داکت اسپلیت را هدر داده و استهلاک قطعات داخلی را دوچندان کند.
یکی دیگر از اصول کلیدی در اجرای زیرسازی داکت اسپلیت، توجه به بالانس جریان هوا در بخش مکش و دهش است. هوایی که توسط یونیت داخلی به فضا پمپ میشود، باید به همان میزان از طریق دریچههای برگشت به دستگاه بازگردد. در صورت عدم طراحی صحیح مسیرهای برگشت، دستگاه دچار خفگی شده و کمپرسور به دلیل فشار مضاعف دچار آسیب جدی میشود. از این رو، بررسی دقیق نقشه کانال کشی پیش از شروع فاز عملیاتی از اهمیت حیاتی برخوردار است.

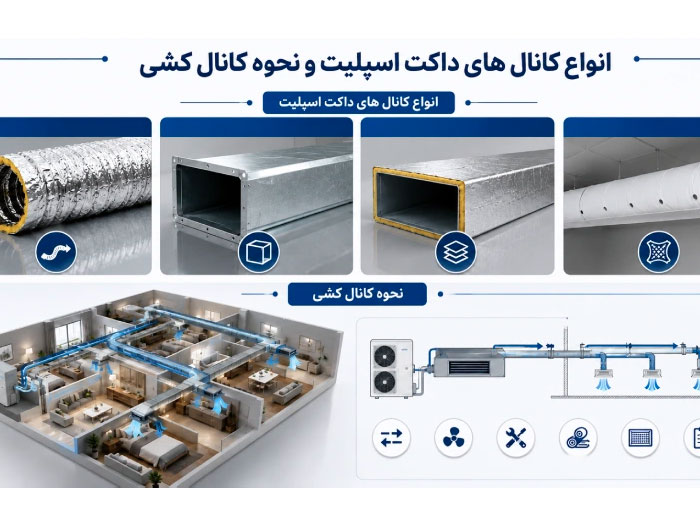

انواع کانال داکت اسپلیت و مقایسه فنی آنها
برای انتخاب بهترین کانال برای داکت اسپلیت در بازار باید ویژگیها، هزینهها و محدودیتهای فیزیکی هر یک از انواع کانال داکت اسپلیت را به خوبی بشناسیم. امروزه متریالهای مختلفی در بازار وجود دارند که هرکدام برای شرایط اقلیمی و ساختمانی خاصی مناسب هستند.
کانالهای فلکسیبل (خرطومی)
این نوع کانال به دلیل انعطافپذیری فوقالعاده بالا، محبوبیت بسیار زیادی در پروژههای مسکونی پیدا کرده است. کانال فلکسیبل در انواع مختلفی تولید میشود که هر یک کارایی متفاوتی دارند:
- کانال فلکسیبل کومبی: این محصول از ترکیب فویل آلومینیوم و لایه پلیاناس ساخته میشود. به دلیل عایقبندی ضعیفتر، بیشتر در مسیرهای برگشت هوا یا کانالکشیهای بسیار کوتاه استفاده میشود.
- کانال فلکسیبل با عایق پلیاستر: یکی از گزینههای پرفروش در بازار است که مقاومت خوبی در برابر رطوبت دارد و طول عمر بالایی را ارائه میدهد. این کانالها در پروژههای متراژ متوسط در تهران و سایر کلانشهرها بسیار محبوب هستند.
- کانال فلکسیبل با عایق الاستومری: بدون شک بهترین و باکیفیتترین نوع کانال فلکسیبل است. عایق الاستومری مانع از هرگونه اتلاف حرارتی یا تعرق در مناطق شرجی میشود.
بررسی مزایا و معایب کانال فلکسیبل نشان میدهد که سرعت بالای نصب، عدم نیاز به اتصالات پیچیده و کاهش صدای فوقالعاده از بزرگترین مزایای آن است. در مقابل، افت فشار در مسیرهای طولانی به دلیل ناهمواریهای داخلی و احتمال پارگی در اثر برخورد با اجسام تیز از معایب اصلی آن به شمار میرود.
کانالهای گالوانیزه (سنت و استحکام)
کانالهای گالوانیزه سالهاست که در صنعت تهویه مطبوع ایران به کار میروند. این کانالها در دو مدل چهارگوش (مستطیلی) و مدور (گرد) ساخته میشوند. برای پروژههای بزرگ، اداری، صنعتی و مسیرهای انتقال طولانی، کانال گالوانیزه به دلیل صلبیت، مقاومت مکانیکی بالا و سطح داخلی صاف که افت فشار بسیار کمی ایجاد میکند، همواره یک گزینه ایدهآل است.
https://kalatahvieh.com/service/ducted-mini-split-duct/
با این حال، نحوه کانال کشی با ورق گالوانیزه نیاز به عایقکاری مجزا (معمولاً با عایق الاستومری یا پشم شیشه) پس از نصب دارد که این امر هزینه تمامشده کار و زمان اجرا را به شدت افزایش میدهد. همچنین وزن بالایی که این کانالها به سقف ساختمان تحمیل میکنند، نیاز به ساپورتهای نگهدارنده بسیار قوی دارد.
کانالهای پیشعایق پلیاورتان
این کانالها از فوم پلیاورتان با روکش دوطرفه آلومینیومی ساخته میشوند و به صورت پیشعایق در بازار موجود هستند. وزن بسیار سبک و سرعت بالای ساخت و نصب از ویژگیهای بارز آنها است. ابزار زدن و اتصال این کانالها بسیار ساده بوده و فضای کمتری را در سقف کاذب اشغال میکنند.
با این حال، یکی از چالشهای جدی این کانالها، احتمال پوسته پوسته شدن لایههای داخلی و خارجی پس از گذشت چند سال است که ذرات ریز فوم را وارد جریان هوای تنفسی محیط میکند. کارشناسان کالاتهویه توصیه میکنند در صورت استفاده از این متریال، حتماً از برندهای باکیفیت و استاندارد استفاده شود تا دچار این آسیبها نشوید.
بهترین کانال برای داکت اسپلیت در بازار کدام است؟
پاسخ به این سوال بستگی مستقیم به نوع پروژه و بودجه شما دارد. اگر به دنبال بالاترین راندمان حرارتی، کمترین صدای ممکن و سرعت اجرای بالا در پروژههای مسکونی زیر ۱۵۰ متر هستید، کانال فلکسیبل با عایق الاستومری بهترین کانال برای داکت اسپلیت در بازار به شمار میرود. این محصول با وجود قیمت بالاتر نسبت به سایر مدلها، به دلیل کاهش شدید هدررفت انرژی در طولانیمدت هزینههای خود را جبران میکند.
در پروژههای بزرگتر یا ساختمانهایی که با محدودیت شدید ارتفاع سقف کاذب روبرو هستند، استفاده از سیستمهای کانال گالوانیزه چهارگوش به دلیل امکان طراحی در ارتفاعهای کم (مثلاً ۶ یا ۸ اینچ) اولویت پیدا میکند. در نهایت، ترکیب هوشمندانه کانالهای گالوانیزه به عنوان کانال اصلی و کانالهای فلکسیبل الاستومری برای انشعابهای فرعی، بهترین و بهینهترین روش کانالکشی داکت اسپلیت از نظر فنی و اقتصادی است.
راهنمای انتخاب روش کانالکشی بر اساس مشخصات پروژه
برای اینکه بتوان بین گزینههای موجود بهترین تصمیم را گرفت، استفاده از یک جدول مقایسهای ماتریسی بر اساس پارامترهای فنی بسیار کمککننده خواهد بود. در جدول زیر، ویژگیهای کلیدی هر سه روش متداول با یکدیگر مقایسه شدهاند.
| نوع کانال داکت اسپلیت | سرعت اجرا و نصب | ضریب انتقال حرارت (عایق) | کاهش نویز و لرزش | طول عمر مفید | مقاومت در برابر ضربه |
|---|---|---|---|---|---|
| فلکسیبل الاستومری | بسیار بالا | عالی (پیشعایق) | بسیار عالی | بیش از ۲۰ سال | متوسط |
| گالوانیزه چهارگوش | پایین | متوسط (نیاز به عایق دستی) | متوسط | بسیار بالا | بسیار عالی |
| پیشعایق پلیاورتان | بالا | بسیار خوب | خوب | متوسط (احتمال پوسته شدن) | ضعیف |
آموزش محاسبات فنی و ابعاد کانال داکت اسپلیت
محاسبه ابعاد کانال داکت اسپلیت اولین و مهمترین گام پیش از هرگونه خرید متریال یا شروع عملیات اجرایی است. برای این کار باید ابتدا حجم هوای خروجی دستگاه که با واحد فوت مکعب در دقیقه (CFM) اندازهگیری میشود را بدانیم.
نحوه محاسبه دبی هوا (CFM) برای هر زون
به طور معمول، به ازای هر تن تبرید ظرفیت دستگاه داکت اسپلیت، حدود ۴۰۰ CFM جریان هوا نیاز است. برای مثال، یک دستگاه ۳ تن (۳۶۰۰۰ BTU) جریانی معادل ۱۲۰۰ CFM تولید میکند. این جریان هوا باید بر اساس متراژ، تعداد پنجرهها و کاربری اتاقها میان زونهای مختلف تقسیم شود. برای مثال، اگر سالن پذیرایی به ۶۰۰ CFM و دو اتاق خواب هرکدام به ۳۰۰ CFM نیاز داشته باشند، مقطع کانالهای منتهی به هر فضا باید دقیقاً متناسب با این حجم هوا طراحی شود تا تعادل دمایی در ساختمان برقرار گردد.
بیتوجهی به محاسبه دقیق دبی هوا موجب میشود تا برخی از اتاقها به شدت سرد یا گرم شوند در حالی که فضاهای دیگر جریان هوای کافی را دریافت نکرده و دستگاه به طور مداوم کار کند.
جداول استاندارد تعیین ابعاد کانال داکت اسپلیت
برای کانال tdf گالوانیزه با ارتفاعهای مختلف، جداول استاندارد مشخصی برای تعیین عرض کانال وجود دارد. در ادامه جدول محاسباتی برای ارتفاعهای رایج آورده شده است که مبنای کار مهندسان تاسیسات است.
ابعاد کانال مستطیلی گالوانیزه با ارتفاع ثابت ۶ اینچ (۱۵ سانتیمتر)
| ابعاد کانال (بر حسب اینچ) | میزان هوادهی مجاز (CFM) |
|---|---|
| ۶ در ۴ | ۶۰ |
| ۶ در ۶ | ۱۱۰ |
| ۶ در ۸ | ۱۶۰ |
| ۶ در ۱۰ | ۲۱۵ |
| ۶ در ۱۲ | ۲۷۰ |
| ۶ در ۱۴ | ۳۲۰ |
| ۶ در ۱۶ | ۳۷۵ |
| ۶ در ۱۸ | ۴۳۰ |
ابعاد کانال مستطیلی گالوانیزه با ارتفاع ثابت ۱۰ اینچ (۲۵ سانتیمتر)
| ابعاد کانال (بر حسب اینچ) | میزان هوادهی مجاز (CFM) |
|---|---|
| ۱۰ در ۶ | ۲۱۵ |
| ۱۰ در ۸ | ۳۱۰ |
| ۱۰ در ۱۰ | ۴۳۰ |
| ۱۰ در ۱۲ | ۵۵۰ |
| ۱۰ در ۱۴ | ۶۷۰ |
| ۱۰ در ۱۶ | ۸۰۰ |
| ۱۰ در ۱۸ | ۹۳۰ |
| ۱۰ در ۲۰ | ۱۰۶۰ |
فرمول تجربی اصلاح ابعاد در مسیرهای طولانی
در تئوری، ابعاد کانالها بر اساس جداول استاندارد بالا مشخص میشود، اما در عمل و در سیستمهای موجود در بازار ایران، اگر طول مسیر کانالکشی از ۵ متر بیشتر شود، افت فشار استاتیکی به شدت افزایش مییابد. در این حالت، متخصصان مجرب معتبر توصیه میکنند برای جبران این افت فشار و حفظ پرتاب باد مناسب، ابعاد کانال را یک سایز کوچکتر از مقادیر جدول در نظر بگیرید تا سرعت جریان هوا در بخشهای انتهایی حفظ شود و باد سرد یا گرم با قدرت کافی از دریچه خارج گردد.
مراحل گامبهگام طراحی و اجرای کانال کشی
برای دستیابی به بالاترین کارایی، نحوه کانال کشی باید طبق مراحل مهندسی و منظم زیر توسط نیروهای متخصص انجام شود:
- تهیه نقشه کانال کشی: در این مرحله با توجه به پلان معماری ساختمان و محل قرارگیری دستگاه داخلی (هواساز داکت اسپلیت)، بهترین مسیرها با کمترین خم و زوایای تند طراحی میشوند.
- ساخت و آمادهسازی کانالها: ورقهای گالوانیزه یا پنلهای پلیاورتان بر اساس ابعاد نقشه برش خورده و فرمدهی میشوند.
- نصب ساپورتهای سقفی: برای جلوگیری از لرزش و افتادگی کانالها، مهارها و ساپورتهای فلزی مستحکم در فواصل استاندارد به سقف اصلی متصل میشوند.
- عایقکاری و هوابندی: تمامی اتصالات با استفاده از نخ نسوز، چسبهای مخصوص و نوارهای درزگیر آلومینیومی هوابندی میشوند تا از هرگونه نشتی هوا جلوگیری شود.
- نصب دریچههای بازدید و توزیع: دریچههای خروجی هوا و همچنین دریچه دسترسی به دستگاه جهت سرویسهای دورهای نصب میگردند.
اصول طراحی پلانیوم باکس داکت اسپلیت
پلانیوم باکس (Plenum Box) یک جعبه تقسیم هوا است که دقیقاً در دهانه خروجی دستگاه داکت اسپلیت نصب میشود. وظیفه اصلی این باکس، جمعآوری جریان هوای پرفشار خروجی از فن هواساز و تقسیم یکنواخت و متوازن آن بین کانالهای مختلف انشعابی است. طراحی پلانیوم باکس داکت اسپلیت باید به گونهای باشد که افت فشار ناگهانی ایجاد نکند و هوای ورودی به آرامی در جهت خروجیها هدایت شود.
برای این کار داخل باکس را با عایقهای صوتی آکوستیک یا سایلنسرها پوشش میدهند تا صدای لرزش و کارکرد فن دستگاه به داخل کانالها و در نهایت به اتاقها منتقل نشود. معتبر تاکید دارد که ابعاد این باکس باید کاملاً متناسب با ظرفیت هوادهی دستگاه طراحی گردد و جنس آن ترجیحاً از ورق گالوانیزه عایقکاری شده یا پنل پیشعایق باشد.
چالشهای اجرای کانال در مناطق اقلیمی مختلف
یکی از موارد بسیار حیاتی در اجرای کانال کشی داکت اسپلیت، توجه به شرایط آب و هوایی منطقه است. در شهرهای شمالی و جنوبی ایران که میزان رطوبت نسبی هوا بسیار بالا است (شرایط شرجی)، عایقکاری نادرست کانالها فاجعه به بار میآورد.
اگر دمای هوای سرد عبوری از داخل کانال فلزی از دمای نقطه شبنم هوای مرطوب محیط سقف کاذب کمتر باشد، پدیده تعرق رخ میدهد. قطرات آب شکلگرفته بر روی بدنه خارجی کانال به مرور زمان سقف کاذب را خراب کرده و باعث ایجاد لکه، کپک و آسیب به سازه ساختمان میشود. در این مناطق، بهترین کانال برای داکت اسپلیت در بازار بدون شک کانال فلکسیبل با عایق الاستومری ضخیم یا کانالهای پیشعایق پلیاورتان ضد رطوبت با کیفیت بالا است که ضریب انتقال حرارت فوقالعاده پایینی دارند.
اشتباهات رایجی که راندمان داکت اسپلیت را نابود میکنند
بسیاری از نصابان سنتی به دلیل عدم آشنایی با استانداردهای مهندسی، اشتباهاتی را مرتکب میشوند که عواقب مالی سنگینی برای کارفرمایان دارد. برخی از این اشتباهات به شرح زیر است:
- استفاده از زوایای ۹۰ درجه تند در مسیر کانالکشی که موجب ایجاد آشفتگی در جریان هوا (توربولانس) و افت شدید فشار استاتیکی میشود. همواره باید از زوایای ملایم و زانوهای ۴۵ درجه استفاده کرد.
- کشش بیش از حد یا فشردهسازی غیر اصولی کانالهای فلکسیبل؛ اگر کانال خرطومی بیش از حد کشیده شود یا به صورت مارپیچ نصب گردد، افت فشار داخلی آن تا سه برابر افزایش یافته و پرتاب باد در دریچهها عملاً صفر میشود.
- استفاده از نوارهای درزگیر بیکیفیت که پس از گذشت چند ماه در اثر تغییرات دمایی چسبندگی خود را از دست داده و باعث بروز نشتی هوای سرد در فضای سقف کاذب میشوند.
عایقکاری نکردن اتصالات فلزی مابین داکت اسپلیت و کانالها، عامل اصلی انتقال صدای لرزشی دستگاه به داخل اتاقها است که آسایش ساکنان را در شب به کل از بین میبرد.
سوالات متداول
چرا در کانالکشی داکت اسپلیت، کانالهای فلکسیبل الاستومری نسبت به مدلهای پلیاستر برتری دارند؟
کانالهای فلکسیبل الاستومری به دلیل داشتن ضریب انتقال حرارت بسیار پایینتر و مقاومت فوقالعاده در برابر نفوذ رطوبت و تعرق، راندمان حرارتی بالاتری دارند و از ایجاد کپک و اتلاف انرژی در سقف کاذب جلوگیری میکنند.
چگونه میتوان افت فشار استاتیکی را در کانالکشیهای با متراژ بالا جبران کرد؟
برای جبران افت فشار استاتیکی در مسیرهای طولانی، باید ابعاد مقطع کانال را بر اساس محاسبات تجربی یک سایز کوچکتر انتخاب کرد تا سرعت عبور هوا افزایش یافته و فشار در طول مسیر حفظ شود.
آیا ترکیب کانال گالوانیزه و فلکسیبل در یک پروژه داکت اسپلیت اصولی است؟
بله، این روش به عنوان سیستم ترکیبی شناخته میشود و بهترین روش اجرایی است که در آن کانال اصلی از گالوانیزه برای دوام و هدایت مستقیم جریان ساخته شده و شاخههای انتهایی برای کاهش نویز از فلکسیبل استفاده میکنند.
حداقل و حداکثر ابعاد کانال برای دستگاههای ۳۶۰۰۰ BTU استاندارد چقدر است؟
برای دستگاه ۳۶۰۰۰ بی تی یو با جریان ۱۲۰۰ سی اف ام، ابعاد کانال گالوانیزه اصلی در مقطع مستطیلی حداقل ۱۰ در ۱۲ اینچ و حداکثر ۱۲ در ۱۶ اینچ بسته به افت استاتیکی و طول کل مسیر متغیر است.
علائم نشتی یا پارگی در کانالهای پلیاورتان چیست و چه تاثیری بر عملکرد دستگاه دارد؟
افت محسوس پرتاب باد در دریچهها، افزایش زمان خنکسازی محیط، کارکرد مداوم کمپرسور و نفوذ ذرات فوم ریز از دریچهها نشانههای بارز نشتی و پارگی کانال پلیاورتان هستند که مصرف برق را به شدت بالا میبرند.
