کنتاکتور LS چیست؟ معرفی مدل‌ها، کاربرد و راهنمای خرید کنتاکتور ال اس

در این مقاله، صفر تا صد کنتاکتورهای LS، از معرفی مدل ها و کاربردها گرفته تا راهنمای خرید هوشمندانه و تشخیص اصالت، برای شما روشن خواهد شد.

🔍 کنتاکتور LS چیست؟ معرفی برند و عملکرد پایه

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل کردن مدارات قدرت (مانند راه اندازی موتورهای الکتریکی، سیستم های روشنایی و گرمایشی) از راه دور و به صورت اتوماتیک مورد استفاده قرار می گیرد. برند LS (که مخفف LG Industrial Systems است و بعدها به LS Electric تغییر نام داد) یکی از پیشگامان صنعت برق و اتوماسیون در کره جنوبی و جهان به شمار می رود. این شرکت با سابقه ای درخشان در تولید تجهیزات الکتریکی، کنتاکتور ال اس را در مدل ها و مشخصات متنوع برای کاربردهای صنعتی تولید می کند و محصولات آن مطابق با استانداردهای جهانی عرضه می شوند.

عملکرد کنتاکتور LS بر اساس اصل الکترومغناطیس استوار است. با اعمال ولتاژ به بوبین (سیم پیچ) کنتاکتور، یک میدان مغناطیسی ایجاد می شود که هسته متحرک را جذب کرده و باعث بسته شدن کنتاکت های قدرت می شود. این کنتاکت ها جریان اصلی مدار را عبور می دهند. با قطع ولتاژ بوبین، میدان مغناطیسی از بین رفته و فنرها هسته متحرک را به حالت اولیه بازگردانده و کنتاکت ها باز می شوند. این فرآیند امکان کنترل ایمن و مطمئن بارهای پرقدرت را فراهم می کند.

📘 چرا کنتاکتورهای LS؟ مزایای رقابتی و ویژگی های برجسته

انتخاب کنتاکتور مناسب برای هر پروژه، تصمیمی حیاتی است که بر کارایی، ایمنی و طول عمر سیستم تأثیر مستقیم دارد. کنتاکتور LS به دلیل برخورداری از مزایای متعدد، به یکی از گزینه های اصلی مهندسان و صنعتگران تبدیل شده است. این مزایا نه تنها به بهبود عملکرد سیستم های الکتریکی کمک می کنند، بلکه هزینه های نگهداری و خرابی را نیز به شکل قابل توجهی کاهش می دهند. در ادامه به برخی از برجسته ترین ویژگی ها و مزایای کنتاکتورهای ال اس می پردازیم:

🏷️ بررسی تخصصی سری های اصلی کنتاکتور LS

شرکت LS Electric دو سری اصلی از کنتاکتورها را با نام های Metasol و Susol تولید می کند که هر یک ویژگی ها و کاربردهای منحصر به فرد خود را دارند. شناخت دقیق این سری ها برای انتخاب صحیح کنتاکتور LS ضروری است.

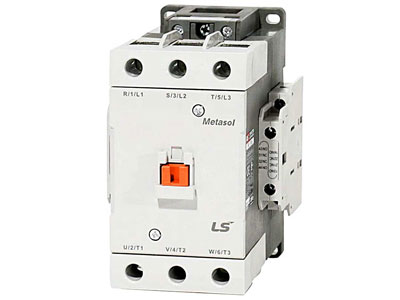

کنتاکتور سری Metasol: اسب کار صنعت

سری Metasol کنتاکتورهای LS، پرفروش ترین و شناخته شده ترین مدل های این برند در بازار ایران هستند. این سری به دلیل طراحی جمع وجور، قابلیت اطمینان بالا و رنج گسترده جریانی، انتخاب اول بسیاری از مهندسان و تابلو سازها برای کاربردهای عمومی و صنعتی است. کنتاکتورهای Metasol در رنج جریانی وسیعی از 4 آمپر تا 900 آمپر تولید می شوند که آنها را برای طیف وسیعی از کاربردها، از مدارهای کوچک کنترلی تا راه اندازی موتورهای پرقدرت، مناسب می سازد. این سری با 9 سایز فریم مختلف و 25 مدل متنوع، امکان انتخاب دقیق را بر اساس نیازهای پروژه فراهم می کند. ویژگی های برجسته سری Metasol عبارتند از:

کاربردهای اصلی کنتاکتور Metasol شامل راه اندازی و کنترل موتورهای سه فاز و تک فاز، سیستم های روشنایی، مدارهای گرمایشی، پمپ ها و کمپرسورها می شود. این سری به دلیل عملکرد پایدار و قیمت رقابتی، یک گزینه اقتصادی و در عین حال با کیفیت برای پروژه های صنعتی است.

کنتاکتور سری Susol: برای کاربردهای سنگین و خاص

سری Susol کنتاکتورهای LS، برای کاربردهای سنگین تر و سیستم های قدرت با نیازهای خاص طراحی شده اند. این سری با تمرکز بر قدرت قطع بالا، بهره وری خروجی بیشتر و قابلیت های حفاظتی پیشرفته، گزینه ای ایده آل برای محیط های صنعتی چالش برانگیز است. کنتاکتورهای Susol در 15 مدل متنوع و 4 سایز فریم مختلف عرضه می شوند و رنج توان نامی آنها از 15 آمپر تا 140 آمپر متغیر است. تفاوت اصلی این سری با Metasol در توانایی مدیریت بارهای سنگین تر و ارائه حفاظت های جامع تر است.

کاربردهای کنتاکتور Susol شامل تابلوهای توزیع قدرت، نیروگاه ها، صنایع پتروشیمی، سیستم های تهویه مطبوع بزرگ و هر کاربردی که نیاز به سوئیچینگ مطمئن و حفاظت قوی داشته باشد، می شود. این سری با ارائه عملکرد بی نظیر در سوئیچینگ و کنترل مدارهای الکتریکی، انتخاب مطمئنی برای افزایش پایداری و ایمنی سیستم های حیاتی است.

انتخاب صحیح سری Metasol یا Susol بستگی به توان و نوع بار، نیازهای حفاظتی و محدودیت های فضایی پروژه شما دارد. برای کاربردهای عمومی و اقتصادی، Metasol گزینه مناسبی است، در حالی که Susol برای سیستم های حیاتی و بارهای سنگین تر توصیه می شود.

🛠️ پارامترهای فنی کلیدی برای انتخاب کنتاکتور LS

انتخاب کنتاکتور LS مناسب نیازمند درک دقیق چند پارامتر فنی کلیدی است. نادیده گرفتن هر یک از این موارد می تواند منجر به انتخاب نادرست، کاهش عمر تجهیزات و حتی خطرات ایمنی شود. در این بخش، مهم ترین پارامترهایی که باید هنگام انتخاب کنتاکتور ال اس در نظر بگیرید را بررسی می کنیم:

ولتاژ بوبین (Coil Voltage):

ولتاژ بوبین کنتاکتور LS باید با ولتاژ مدار فرمان شما مطابقت داشته باشد. رایج ترین ولتاژها شامل 24VDC، 110VAC و 220VAC هستند. انتخاب بوبین با ولتاژ صحیح برای عملکرد صحیح و ایمن کنتاکتور بسیار مهم است. LS طیف وسیعی از کنتاکتورها را با بوبین های AC و DC ارائه می دهد تا نیازهای مختلف را پوشش دهد.

جریان نامی (Rated Current):

جریان نامی کنتاکتور LS باید بیشتر یا مساوی با حداکثر جریانی باشد که قرار است از طریق کنتاکت های قدرت آن عبور کند. برای بارهای موتوری، معمولاً توصیه می شود کنتاکتوری با جریان نامی 1.25 تا 1.5 برابر جریان نامی موتور انتخاب شود تا در لحظه راه اندازی (که جریان لحظه ای بالاتر است) دچار مشکل نشود.

تعداد کنتاکت های قدرت و کمکی:

کنتاکتورهای LS معمولاً دارای 3 کنتاکت قدرت اصلی (برای مدارهای سه فاز) هستند. علاوه بر این، ممکن است نیاز به کنتاکت های کمکی (Auxiliary Contacts) برای مدارهای فرمان، سیگنال دهی یا اینترلاک (قفل شدن) داشته باشید. این کنتاکت ها می توانند به صورت نرمالی باز (NO) یا نرمالی بسته (NC) باشند و بر روی کنتاکتور نصب می شوند.

کلاس کاری (Utilization Category):

کلاس کاری کنتاکتور LS نشان دهنده نوع باری است که کنتاکتور برای آن طراحی شده و تعداد دفعات قطع و وصل در ساعت را مشخص می کند. برای مثال، کلاس AC-3 برای راه اندازی و توقف موتورهای آسنکرون قفس سنجابی در حین کار مناسب است، در حالی که AC-1 برای بارهای اهمی یا بارهای با القایی کم (مانند هیترها) استفاده می شود. انتخاب صحیح کلاس کاری بر طول عمر و عملکرد صحیح کنتاکتور تأثیر مستقیم دارد.

🛒 راهنمای خرید کنتاکتور LS: انتخابی هوشمندانه برای پروژه شما

خرید کنتاکتور LS، به خصوص با وجود تنوع مدل ها و اهمیت اصالت کالا، می تواند چالش برانگیز باشد. برای اطمینان از یک خرید هوشمندانه و انتخاب محصولی متناسب با نیازهایتان، مراحل زیر را دنبال کنید:

گام اول: تعیین دقیق نیازهای پروژه

پیش از هر چیز، باید مشخصات بار مورد نظر خود را به دقت تعیین کنید. این شامل توان (بر حسب کیلووات یا اسب بخار)، جریان نامی، ولتاژ مدار قدرت، ولتاژ مدار فرمان (بوبین کنتاکتور LS)، نوع بار (اهمی، سلفی، خازنی) و تعداد دفعات قطع و وصل در ساعت می شود. این اطلاعات پایه و اساس انتخاب صحیح کنتاکتور هستند.

گام دوم: انتخاب سری مناسب (Metasol یا Susol)

با توجه به نیازهای تعیین شده در گام اول، تصمیم بگیرید که کدام سری از کنتاکتورهای LS برای شما مناسب تر است. اگر به دنبال یک راهکار اقتصادی و کارآمد برای کاربردهای عمومی هستید، سری Metasol گزینه خوبی است. اما اگر پروژه شما شامل بارهای سنگین، نیاز به حفاظت پیشرفته موتور یا عملکرد در محیط های چالش برانگیز است، سری Susol انتخاب مطمئن تری خواهد بود.

گام سوم: در نظر گرفتن تجهیزات جانبی

بسیاری از کاربردها نیاز به تجهیزات جانبی مانند بیمتال (برای حفاظت در برابر اضافه بار)، کنتاکت های کمکی (برای سیگنال دهی و اینترلاک) و اینترلاک مکانیکی دارند. اطمینان حاصل کنید که کنتاکتور LS انتخابی شما قابلیت نصب و سازگاری با این تجهیزات را دارد. LS طیف وسیعی از لوازم جانبی را برای کنتاکتورهای خود عرضه می کند که فرآیند طراحی و پیاده سازی مدار را ساده تر می سازد.

⚠️ چالش تشخیص اصالت: کنتاکتور LS اصل یا تقلبی؟

یکی از بزرگترین چالش های بازار کنتاکتور LS، وجود محصولات تقلبی است که با قیمتی پایین تر عرضه می شوند اما کیفیت و طول عمر بسیار پایینی دارند. استفاده از کنتاکتور تقلبی می تواند منجر به خرابی های پرهزینه، توقف تولید و حتی خطرات جانی شود. برای محافظت از سرمایه و پروژه خود، به نکات زیر در تشخیص اصالت کنتاکتور LS توجه کنید:

بررسی بسته بندی و لیبل:

محصولات اصلی LS دارای بسته بندی با کیفیت، چاپ واضح و لیبل های مشخص هستند. به وجود هولوگرام، شماره سریال و اطلاعات دقیق محصول دقت کنید. هرگونه ناهماهنگی در فونت، رنگ یا کیفیت چاپ می تواند نشانه ای از تقلبی بودن باشد.

کیفیت ساخت و ظاهر فیزیکی:

کنتاکتورهای LS اصلی دارای ساختار محکم، قطعات با کیفیت و پرداخت عالی هستند. به عدم وجود لبه های تیز، پلاستیک بی کیفیت، پیچ های نامرغوب یا هرگونه نقص در ظاهر فیزیکی توجه کنید. وزن محصول نیز می تواند یک شاخص باشد؛ محصولات تقلبی اغلب سبک تر از نمونه اصلی هستند.

بررسی اطلاعات فنی و کاتالوگ:

اطلاعات فنی روی بدنه کنتاکتور LS را با کاتالوگ رسمی محصول مقایسه کنید. هرگونه مغایرت در رنج جریانی، ولتاژ بوبین یا سایر مشخصات فنی، نشانه ای از عدم اصالت است. شرکت های سازنده تقلبی اغلب در درج دقیق اطلاعات فنی دچار اشتباه می شوند.

اعتبار فروشنده و گارانتی:

مهم ترین راه برای اطمینان از اصالت کنتاکتور LS، خرید آن از نمایندگی های رسمی یا فروشندگان معتبر و شناخته شده است. این فروشندگان معمولاً گارانتی و خدمات پس از فروش معتبری ارائه می دهند که خود نشانه ای از اصالت کالا است. هرگز به دلیل قیمت پایین تر، کیفیت و اصالت را فدای سود مقطعی نکنید.

🔧 تجهیزات جانبی کنتاکتور LS: تکمیل کننده یک مدار ایمن و کارآمد

کنتاکتور LS به تنهایی یک جزء قدرتمند است، اما برای عملکرد بهینه، ایمنی کامل و افزایش قابلیت های کنترلی، اغلب به تجهیزات جانبی نیاز دارد. این تجهیزات، کنتاکتور را به یک سیستم کامل و هوشمند تبدیل می کنند. در ادامه به معرفی برخی از مهم ترین لوازم جانبی کنتاکتورهای ال اس می پردازیم:

بیمتال (Thermal Overload Relay):

بیمتال مهمترین تجهیز حفاظتی است که به همراه کنتاکتور LS برای حفاظت موتورهای الکتریکی در برابر اضافه بار (Overload) استفاده می شود. در صورت افزایش جریان موتور بیش از حد مجاز، بیمتال عمل کرده و مدار فرمان کنتاکتور را قطع می کند و از آسیب دیدن موتور جلوگیری می نماید. بیمتال های LS به گونه ای طراحی شده اند که به راحتی به زیر کنتاکتور متصل می شوند.

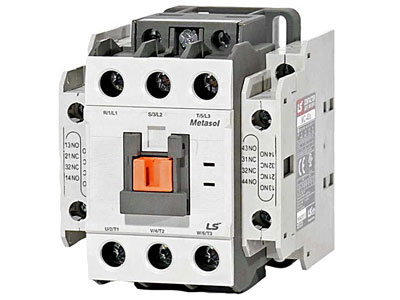

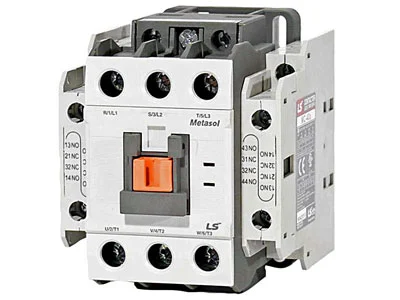

کنتاکت های کمکی (Auxiliary Contacts):

این کنتاکت ها به صورت جانبی یا از بالا به کنتاکتور LS اضافه می شوند و برای استفاده در مدار فرمان، سیگنال دهی وضعیت کنتاکتور (روشن/خاموش)، ایجاد اینترلاک های الکتریکی و سایر کاربردهای کنترلی به کار می روند. کنتاکت های کمکی می توانند به صورت نرمالی باز (NO) یا نرمالی بسته (NC) باشند.

اینترلاک مکانیکی (Mechanical Interlock):

در مدارهایی مانند راه اندازی ستاره-مثلث یا مدارهای تغییر جهت چرخش موتور، برای جلوگیری از روشن شدن همزمان دو کنتاکتور (که می تواند باعث اتصال کوتاه و آسیب جدی شود)، از اینترلاک مکانیکی استفاده می شود. این قطعه تضمین می کند که تنها یک کنتاکتور در هر زمان فعال باشد.

تایمرهای الکترونیکی و پنوماتیکی:

برای ایجاد تأخیر در عملکرد کنتاکتور LS (مانند تأخیر در راه اندازی یا توقف)، از تایمرها استفاده می شود. تایمرهای پنوماتیکی (بادی) معمولاً ارزان تر و ساده تر هستند، در حالی که تایمرهای الکترونیکی دقت و قابلیت تنظیم بیشتری دارند.

نویزگیر (Surge Suppressor):

بوبین کنتاکتور LS در هنگام قطع جریان، پدیده ای به نام Back-EMF یا ولتاژ برگشتی ایجاد می کند که می تواند به قطعات الکترونیکی حساس در مدار فرمان آسیب برساند. نویزگیرها (که معمولاً دیود یا وریستور هستند) این ولتاژهای ناخواسته را جذب کرده و از مدار محافظت می کنند.

📈 نگهداری و عیب یابی کنتاکتور LS: تضمین طول عمر و پایداری

اگرچه کنتاکتور LS به دوام و کیفیت بالا شهرت دارد، اما مانند هر قطعه الکترومکانیکی دیگر، نیاز به نگهداری منظم و توجه به علائم خرابی دارد. رعایت نکات زیر می تواند به افزایش طول عمر کنتاکتور و جلوگیری از توقف های ناخواسته در سیستم شما کمک کند:

بازرسی های دوره ای:

به صورت منظم اتصالات کنتاکتور LS را از نظر شل بودن یا خوردگی بررسی کنید. دمای عملکرد، وجود هرگونه بوی سوختگی، تغییر رنگ قطعات پلاستیکی یا جرقه زدن غیرعادی نیز باید مورد توجه قرار گیرد. تمیز کردن گرد و غبار و آلودگی ها از روی کنتاکتور نیز می تواند به بهبود عملکرد آن کمک کند.

بررسی کنتاکت ها:

کنتاکت های قدرت کنتاکتور LS در اثر قطع و وصل های مکرر و عبور جریان بالا، دچار فرسایش می شوند. به دنبال علائم سوختگی، ذوب شدگی یا حفره دار شدن کنتاکت ها باشید. در صورت مشاهده آسیب جدی، باید کنتاکتور تعویض شود.

بوبین و هسته:

بوبین کنتاکتور LS ممکن است در اثر نوسانات ولتاژ یا کارکرد طولانی مدت در ولتاژ نامناسب، آسیب ببیند. علائمی مانند صدای وزوز غیرعادی، داغ شدن بیش از حد بوبین یا عدم جذب هسته متحرک، می تواند نشان دهنده مشکل در بوبین باشد. در برخی مدل ها، امکان تعویض بوبین وجود دارد.

علائم رایج خرابی و راه حل ها:

• کنتاکتور عمل نمی کند:بررسی ولتاژ بوبین، سلامت بوبین، اتصالات مدار فرمان، سلامت کنتاکت های کمکی و کلیدهای ورودی.
• کنتاکتور وزوز می کند:ممکن است به دلیل شل بودن هسته، کثیف بودن سطوح هسته، یا خرابی شید رینگ (Shading Coil) باشد. تمیز کردن سطوح هسته یا تعویض کنتاکتور توصیه می شود.
• کنتاکت ها داغ می شوند: جریان بیش از حد، شل بودن اتصالات، یا فرسودگی کنتاکت ها می تواند علت باشد. جریان را بررسی کرده و اتصالات را محکم کنید.

❓ تفاوت اصلی بین سری Metasol و Susol در چیست؟

سری Metasol برای کاربردهای عمومی و صنعتی با رنج جریانی وسیع تر و ابعاد کامپکت تر طراحی شده است. در مقابل، سری Susol برای کاربردهای سنگین تر و سیستم های قدرت با تأکید بر قدرت قطع بالا و قابلیت های حفاظتی پیشرفته تر مناسب است.

❓ چگونه می توانم بفهمم کنتاکتور LS خریداری شده اصل است؟

برای تشخیص اصالت، بسته بندی، لیبل، کیفیت ساخت فیزیکی و مطابقت اطلاعات فنی با کاتالوگ رسمی را بررسی کنید. مهم تر از همه، از نمایندگی های رسمی و فروشندگان معتبر خرید کنید که گارانتی و خدمات پس از فروش ارائه می دهند.

❓ آیا می توان از کنتاکتور LS برای بارهای DC استفاده کرد؟

بله، LS کنتاکتورهایی با بوبین DC نیز تولید می کند که برای کنترل بارهای DC مناسب هستند. انتخاب کنتاکتور با بوبین DC و مشخصات مناسب برای بار DC ضروری است.

❓ برای یک موتور 15 کیلووات، کدام مدل کنتاکتور LS مناسب تر است؟

برای موتور 15 کیلووات (در ولتاژهای رایج صنعتی)، نیاز به کنتاکتوری با جریان نامی حدود 32 آمپر (بسته به ولتاژ) دارید. در سری Metasol، مدل هایی مانند MC-32a می توانند مناسب باشند. همیشه با توجه به جریان نامی دقیق موتور و ولتاژ مدار، مدل را از کاتالوگ انتخاب کنید و یک ضریب اطمینان در نظر بگیرید.

❓ علت صدای وزوز کنتاکتور چیست و آیا نشان دهنده خرابی است؟

صدای وزوز می تواند ناشی از شل بودن هسته، کثیفی سطوح هسته، یا خرابی شید رینگ (حلقه اتصال کوتاه) باشد. در موارد خفیف ممکن است با تمیز کردن رفع شود، اما وزوز شدید و مداوم نشان دهنده مشکل است و نیاز به بررسی یا تعویض دارد تا از آسیب جدی جلوگیری شود.

📌 جمع بندی: انتخاب مطمئن با کنتاکتور LS

در این مقاله به بررسی جامع کنتاکتور LS، از تعریف و عملکرد آن گرفته تا معرفی سری های Metasol و Susol، پارامترهای فنی مهم برای انتخاب، راهنمای خرید و نکات کلیدی برای تشخیص اصالت پرداختیم. کنتاکتورهای LS به دلیل کیفیت ساخت بالا، طول عمر طولانی و تنوع بی نظیر، انتخابی هوشمندانه برای هر پروژه صنعتی هستند. با درک صحیح نیازهای خود و توجه به جزئیات فنی و اصالت کالا، می توانید بهترین کنتاکتور ال اس را برای سیستم های خود انتخاب کرده و از عملکرد پایدار و ایمن آنها بهره مند شوید. سرمایه گذاری در کنتاکتورهای با کیفیت، در درازمدت موجب صرفه جویی در هزینه ها و افزایش بهره وری خواهد شد.
